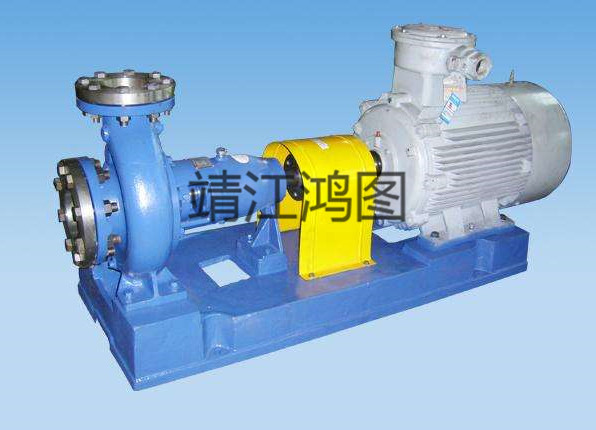

CZ系列标准化工泵

一、产品概述：　　CZ系列标准化工泵是卧式、单级、单吸离心泵；其尺寸和性能符合DIN24256/ISO2858标准。　　CZ系列标准化工泵的性能范围包括了IH系列标准化工泵所有性能，其效率、汽蚀性能等指标均超过IH型泵，可与型泵进行单机互换。二、适用范围　　输送低温度或高温液体；中性或有腐蚀性液体；清洁或内含有固体颗粒。特别应用于：　　化学和石油化学工业　　造纸厂和纸浆业　　涂装行业(脱脂、磷化、电泳等工序) 三、性能范围　　流量：2000m/s 　　扬程：160m 　　转速：1450～2900r/min 　　流量（Q）可达2000立方米/小时　　扬程（H）可达160米　　工作压力（P） 2.5MPa　　工作温度（T） -80℃～+300℃　　特性曲线平坦，汽蚀值低，效率高，在不满负荷时，也保持这些特性。型号泵额定转速n=2900r/min泵额定转速n=1450r/min流量扬程汽蚀余量效率介质比重为1.35时配用电机功率及型号流量扬程汽蚀余量效率介质比重为1.35时配用电机功率及型号m3/hmm%m3/hmm%CZ32-1607.534.5262Y112M-2 4KW3.758.6249Y90S-4 1.1KW12.53226.38215302.57.57.52.5CZ32-2007.551.8251Y132S2-2 7.5KW3.7512.9247Y90L-4 1.5W12.55026.312.5215482.57.5122.5CZ32-2507.582240Y160M2-2 15KW3.7520.5237Y100L1-4 2.2KW12.58026.32021578.52.57.516.22.5CZ40-1601534.2263Y132S2-2 7.5KW7.58.55260Y90L-4 1.5W2532212.58230302.5157.52.5CZ40-2001553.2260Y160M1-2 11KW7.513.3257Y100L1-4 2.2KW2550212.512.523047.62.51511.92.5CZ40-2501581.2250Y180M-2 22KW7.520.3248Y100L2-4 3KW2580212.52023078.42.51519.62.5CZ40-31515126.8250Y200L2-2 37KW7.532.4245Y132S-4 5.5KW25125212.5322301242.51531.72.5CZ50-1603036273Y160M1-2 11KW159270Y90L-4 1.5KW50322.32582.36028.43.3307.23.3CZ50-2003055.2272Y160L-2 18.5KW1513.5270Y100L1-4 2.2KW50502.52512.526045.23.23011.52.5CZ50-25030842.564Y200L2-2 37KW1521259Y112M-4 4KW50802.52520260752.53018.82.5CZ50-315301282.560Y280S-2 75KW1532.5258Y132M-4 7.5KW501252.525322.56012333031.53CZ65-16060373.874Y180M-2 22KW309.25368Y100L1-4 2.2KW100324.35083.41202856073.7CZ65-20060563.473Y200L2-2 37KW30142.573Y112M-4 4KW100503.95012.52.5120445.260113CZ65-25060883071Y250M-2 5.5KW30222.567Y132S-4 5.5KW100803.650202.5120744.56018.53型号泵额定转速n=2900r/min泵额定转速n=1450r/min流量扬程汽蚀余量效率介质比重为1.35时配用电机功率及型号流量扬程汽蚀余量效率介质比重为1.35时配用电机功率及型号m3/hmm%m3/hmm%CZ65-315601322.866Y280S-2 75KW3033.5262Y160M-4 11KW1001253.2503221201194.26030.52.5CZ80-160130164.776Y180M-2 22KW6542.570Y112M-4 4KW150225.37052.8160265.87583.5CZ80-200110264.579Y225M-2 45KW6592.573Y160M-4 11KW13026575112.9150385.880123.6CZ80-250130473.780Y280M-2 90KW7011278Y160L-4 15KW150554.585172.3180755.590193CZ80-31515075476.5Y315M1-2 132KW70182.572Y180M-4 18.5KW1601004.585252.52001305100323CZ80-40075302.563Y225S-4 37KW90402.5100503CZ100-200150614.581Y250M-2 55KW6015.32.580Y132M-4 7.5KW20050510012.52.9240415.812010.33.6CZ100-250120903.781.5Y280M-2 90KW6022.5275Y160M-4 11KW200804.5100202.3240735.512018.33CZ100-315120132.5475.5Y315M1-2 132KW6033.52.572Y180M-4 18.5KW2001254.5100322.5240120512030.53CZ100-40060522.570Y225S-4 37KW100502.512058.53CZ125-250120232.584Y180L-4 22KW200202.8240183CZ125-31512035.6379Y225S-4 37KW200323.524029.44CZ125-40012055.8374.5Y280S-4S 75KW200503.5240474CZ150-25024023385Y225M-4 45KW400203.5460184泵型号泵额定转速n=2900r/min泵额定转速n=1450r/min流量扬程汽蚀余量效率介质比重为1.35时配用电机功率及型号流量扬程汽蚀余量效率介质比重为1.35时配用电机功率及型号m3/hmm%m3/hmm%CZ150-31524035.6382.5Y280S-4 75KW400323.546029.44CZ150-40024055.8380Y315S-4 110KW400503.5460474CZ150-500340503.578Y315M2-4 160KW360654400704.3CZ200-250500103.585Y225S-4 37KW540114.2600124.5CZ200-315500134.583.5Y280S-4S 75KW600204.5650245CZ200-400500404.584Y315M2-4 18.5KW550454.8650525CZ200-500450404.581.5550554.8650655CZ250-315800164.586900205950225.5CZ250-400800244.9839003851000445.5CZ250-500850455.5851000555.51200806CZ300-4001300205.5871400305.51500406CZ300-5001100405.583.51300505.51500606

源头厂家

按需定制

性能稳定

规格齐全

服务热线：

0523-80775095、 18351146823

01-18

2024

立式自吸泵与液下泵对比

1、自吸泵整体为立式结构，与相同参数的液下泵相比，重量大大减轻，同时占地亦少。由于轴垂直方向安装，轴封处不易泄露。　　2、自吸泵取消了长轴，同时也取消了轴承的问题、使维修同期大大延长，同时也减少了振动。　　3、有可能损坏而需要维修的部分均在地面上，给予维修带来了很大的便利。泵的进口仅是一根空心管，不需要底阀。如进口处被垃圾堵塞，把空心管拉出即可清理，而液下泵则需要整台泵吊出才能清理。　　4、液下泵在购买时需确定抽液深度，如果液体深度与泵轴长度不符时，则需另换泵，而立式自吸泵只要配备不同长度的空心管，就可抽送不同深度而不需调换本身。　　5、空泵运转仍可维持一段较长时间，以利于发觉并采取措施防止损坏电机，减少误操作而造成的损失，安全性好。　　6、液下泵必须安装在液体正上方。本自吸泵既可安装在上方，也可安装在旁边，甚至可用耐真空软管抽吸直管无法达到的液体，机动性强。

01-18

2024

酸泵泄漏原因分析

目前输送酸这类强腐蚀介质常用的离心泵是氟泵，也有用不锈钢的，根据介质不同选择不同材质。氟泵一般情况下泵体和泵盖不会出现穿孔等泄漏情况（也有大的颗粒进入泵体将非金属层划破导致泄漏的情况）。酸泵在运行过程中出现泄漏后，外观检查有无穿孔泄漏现象，在排除轴间及端盖密封失效后，基本上都是由于机械密封损坏所致。引起机械密封失效的因素主要有：　　（l）酸泵运行时，因抽空、气蚀、憋压等异常现象，引起较大的轴向力，使动、静环接触面分离或机械密封损坏；　　（2）安装机械密封时压缩量过大，导致摩擦副端面严重磨损、擦伤；　　（3）密封圈过紧，弹簧无法调整摩擦副的轴向浮动量；　　（4）密封圈过松，当摩擦副轴向浮动时，摩擦副脱离静环座；　　（5）对泵实际输出量偏小，大量介质泵内循环，热量积聚，引起介质气化，导致密封失效；　　（6）对较长时间停运，重新起动时没有手动盘车，摩擦副因粘连而扯坏密封面；　　（7）选型时出现问题，工况频繁变化或调整；　　酸泵出现泄漏，如不能及时发现，往往会酿成较大事故或损失，须予以重视并采取有效措施。

01-18

2024

液下泵材质有哪些？

液下泵的常用金属材质有：铸铁、碳钢、耐磨钢、304不锈钢、316L不锈钢、904L不锈钢、2205双相不锈钢、2507双相钢、Cr30A、高纯铝等。　　液下泵的常用非金属材质有：PP、氟塑料等。　　针对不同的使用工况，使用不同的材质，比如输送河水、生活污水等，一般使用铸铁液下泵，　　输送液体硫磺，一般就用304的材质，输送酸碱，根据不同的温度，选择PP或氟塑料，　　输送特种腐蚀性介质，比如浓硝酸，一般用304L或者高纯铝都可以，　　金属矿业使用的液下泵，一般选用耐磨钢材质，有些特殊的工况，如脱硫行业，就要用到高铬合金材质。　　而且不同的工况，液下泵所要使用的滑动轴承材质也不尽相同，一般常用材质有：石墨套、合金套等。　　输送液氯等有毒、且易燃易爆的介质时，不仅仅就是考虑耐腐蚀的问题，还得做好液下泵的密封效果；　　工况复杂多变，难以尽数，所以客户在选购液下泵的时候，一定要把使用的工况条件告诉靖江鸿图，　　我们有工程师为您选择合适的使用方案

01-18

2024

耐腐蚀泵的应用及其保养技术工艺

耐腐蚀泵顾名思义是具有耐腐蚀性能的泵、主要用于具有腐蚀性液体的输送。是通用设备泵里面使用较为广泛的一种泵。目前国内市场腐蚀性液体输送使用广泛的为不锈钢材料材料制造的耐腐蚀泵、因其材料制造的耐腐蚀泵具有耐腐蚀范围广泛优越、维修操作方便等优点。　　耐腐蚀泵广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的腐蚀性化学介质。氟塑料制造耐腐蚀泵主要有dkzb自吸泵hkzb滑片泵dby隔膜泵.IHF衬氟塑料离心泵、CQB氟塑料磁力泵、IMD大功率氟塑料磁力泵、FZB氟塑料合金自吸泵、ZMD氟塑料合金磁力自吸泵、FSB氟塑料合金离心泵等。　　使用及保养　　1、检查泵及管路各结合处有无松动现象。用手转动泵试看泵是否灵活，然后试试看电机转向。　　2、向悬架内加入轴承润滑机油，观察油位应在油标的两刻线之间。　　3、拧下泵体的引水螺塞，灌引水。　　4、关好出水管的闸阀和出口压力表和进口真空表。　　5、开动电机，当泵正常运转后，打工出口压力表和进口真空表，视其显示适当压力后，逐渐打开闸阀，同时检查电机负荷情况。　　6、尽量控制泵的流量和扬程在泵标牌上注明的范围内，保证泵在点附近长期运转，以便获得的节能效果。　　7、水泵的运转过程中，轴承升温不超过环境温度35度，温度不超过80度。　　8、如发现泵有异常声应立即停车检查原因。　　9、泵要停止使用时，先关闭闸阀、压力表，然后停止电机。　　10、泵在工作的个月内，经100小时更换润滑油。以后每隔500小时，换油一次。　　11、经常调整填料压盖，保证填料室内的滴漏情况正常。　　12、泵在寒冬季节使用时，停车后，须将泵体下部放水螺塞拧开将水放净，防止冻裂。　　13、泵长期停用，须将泵全部拆开，擦干水份，将转动部位及各结合处涂以油脂装好，妥善保存。

型号	泵额定转速n=2900r/min					泵额定转速n=1450r/min
	流量	扬程	汽蚀余量	效率	介质比重为1.35时配用电机功率及型号	流量	扬程	汽蚀余量	效率	介质比重为1.35时配用电机功率及型号
	m³/h	m	m	%	介质比重为1.35时配用电机功率及型号	m³/h	m	m	%	介质比重为1.35时配用电机功率及型号
CZ32-160	7.5	34.5	2	62	Y112M-2 4KW	3.75	8.6	2	49	Y90S-4 1.1KW
	12.5	32	2			6.3	8	2
	15	30	2.5			7.5	7.5	2.5
CZ32-200	7.5	51.8	2	51	Y132S2-2 7.5KW	3.75	12.9	2	47	Y90L-4 1.5W
	12.5	50	2			6.3	12.5	2
	15	48	2.5			7.5	12	2.5
CZ32-250	7.5	82	2	40	Y160M2-2 15KW	3.75	20.5	2	37	Y100L1-4 2.2KW
	12.5	80	2			6.3	20	2
	15	78.5	2.5			7.5	16.2	2.5
CZ40-160	15	34.2	2	63	Y132S2-2 7.5KW	7.5	8.55	2	60	Y90L-4 1.5W
	25	32	2			12.5	8	2
	30	30	2.5			15	7.5	2.5
CZ40-200	15	53.2	2	60	Y160M1-2 11KW	7.5	13.3	2	57	Y100L1-4 2.2KW
	25	50	2			12.5	12.5	2
	30	47.6	2.5			15	11.9	2.5
CZ40-250	15	81.2	2	50	Y180M-2 22KW	7.5	20.3	2	48	Y100L2-4 3KW
	25	80	2			12.5	20	2
	30	78.4	2.5			15	19.6	2.5
CZ40-315	15	126.8	2	50	Y200L2-2 37KW	7.5	32.4	2	45	Y132S-4 5.5KW
	25	125	2			12.5	32	2
	30	124	2.5			15	31.7	2.5
CZ50-160	30	36	2	73	Y160M1-2 11KW	15	9	2	70	Y90L-4 1.5KW
	50	32	2.3			25	8	2.3
	60	28.4	3.3			30	7.2	3.3
CZ50-200	30	55.2	2	72	Y160L-2 18.5KW	15	13.5	2	70	Y100L1-4 2.2KW
	50	50	2.5			25	12.5	2
	60	45.2	3.2			30	11.5	2.5
CZ50-250	30	84	2.5	64	Y200L2-2 37KW	15	21	2	59	Y112M-4 4KW
	50	80	2.5			25	20	2
	60	75	2.5			30	18.8	2.5
CZ50-315	30	128	2.5	60	Y280S-2 75KW	15	32.5	2	58	Y132M-4 7.5KW
	50	125	2.5			25	32	2.5
	60	123	3			30	31.5	3
CZ65-160	60	37	3.8	74	Y180M-2 22KW	30	9.25	3	68	Y100L1-4 2.2KW
	100	32	4.3			50	8	3.4
	120	28	5			60	7	3.7
CZ65-200	60	56	3.4	73	Y200L2-2 37KW	30	14	2.5	73	Y112M-4 4KW
	100	50	3.9			50	12.5	2.5
	120	44	5.2			60	11	3
CZ65-250	60	88	30	71	Y250M-2 5.5KW	30	22	2.5	67	Y132S-4 5.5KW
	100	80	3.6			50	20	2.5
	120	74	4.5			60	18.5	3
型号	泵额定转速n=2900r/min					泵额定转速n=1450r/min
	流量	扬程	汽蚀余量	效率	介质比重为1.35时配用电机功率及型号	流量	扬程	汽蚀余量	效率	介质比重为1.35时配用电机功率及型号
	m³/h	m	m	%	介质比重为1.35时配用电机功率及型号	m³/h	m	m	%	介质比重为1.35时配用电机功率及型号
CZ65-315	60	132	2.8	66	Y280S-2 75KW	30	33.5	2	62	Y160M-4 11KW
	100	125	3.2			50	32	2
	120	119	4.2			60	30.5	2.5
CZ80-160	130	16	4.7	76	Y180M-2 22KW	65	4	2.5	70	Y112M-4 4KW
	150	22	5.3			70	5	2.8
	160	26	5.8			75	8	3.5
CZ80-200	110	26	4.5	79	Y225M-2 45KW	65	9	2.5	73	Y160M-4 11KW
	130	26	5			75	11	2.9
	150	38	5.8			80	12	3.6
CZ80-250	130	47	3.7	80	Y280M-2 90KW	70	11	2	78	Y160L-4 15KW
	150	55	4.5			85	17	2.3
	180	75	5.5			90	19	3
CZ80-315	150	75	4	76.5	Y315M1-2 132KW	70	18	2.5	72	Y180M-4 18.5KW
	160	100	4.5			85	25	2.5
	200	130	5			100	32	3
CZ80-400						75	30	2.5	63	Y225S-4 37KW
						90	40	2.5
						100	50	3
CZ100-200	150	61	4.5	81	Y250M-2 55KW	60	15.3	2.5	80	Y132M-4 7.5KW
	200	50	5			100	12.5	2.9
	240	41	5.8			120	10.3	3.6
CZ100-250	120	90	3.7	81.5	Y280M-2 90KW	60	22.5	2	75	Y160M-4 11KW
	200	80	4.5			100	20	2.3
	240	73	5.5			120	18.3	3
CZ100-315	120	132.5	4	75.5	Y315M1-2 132KW	60	33.5	2.5	72	Y180M-4 18.5KW
	200	125	4.5			100	32	2.5
	240	120	5			120	30.5	3
CZ100-400						60	52	2.5	70	Y225S-4 37KW
						100	50	2.5
						120	58.5	3
CZ125-250						120	23	2.5	84	Y180L-4 22KW
						200	20	2.8
						240	18	3
CZ125-315						120	35.6	3	79	Y225S-4 37KW
						200	32	3.5
						240	29.4	4
CZ125-400						120	55.8	3	74.5	Y280S-4S 75KW
						200	50	3.5
						240	47	4
CZ150-250						240	23	3	85	Y225M-4 45KW
						400	20	3.5
						460	18	4
泵型号	泵额定转速n=2900r/min					泵额定转速n=1450r/min
	流量	扬程	汽蚀余量	效率	介质比重为1.35时配用电机功率及型号	流量	扬程	汽蚀余量	效率	介质比重为1.35 时配用电机功率及型号
	m³/h	m	m	%	介质比重为1.35时配用电机功率及型号	m³/h	m	m	%	介质比重为1.35 时配用电机功率及型号
CZ150-315						240	35.6	3	82.5	Y280S-4 75KW
						400	32	3.5
						460	29.4	4
CZ150-400						240	55.8	3	80	Y315S-4 110KW
						400	50	3.5
						460	47	4
CZ150-500						340	50	3.5	78	Y315M2-4 160KW
						360	65	4
						400	70	4.3
CZ200-250						500	10	3.5	85	Y225S-4 37KW
						540	11	4.2
						600	12	4.5
CZ200-315						500	13	4.5	83.5	Y280S-4S 75KW
						600	20	4.5
						650	24	5
CZ200-400						500	40	4.5	84	Y315M2-4 18.5KW
						550	45	4.8
						650	52	5
CZ200-500						450	40	4.5	81.5
						550	55	4.8
						650	65	5
CZ250-315						800	16	4.5	86
						900	20	5
						950	22	5.5
CZ250-400						800	24	4.9	83
						900	38	5
						1000	44	5.5
CZ250-500						850	45	5.5	85
						1000	55	5.5
						1200	80	6
CZ300-400						1300	20	5.5	87
						1400	30	5.5
						1500	40	6
CZ300-500						1100	40	5.5	83.5
						1300	50	5.5
						1500	60	6
